Pada
bagian pertama tulisan yang lalu, kita telah mengenal apa itu kavitasi,
efek yang ditimbulkannya dan klasifikasi kavitasi,yaitu :
1. Vaporisation - Penguapan.
Selanjutnya kita kaji secara singkat klasifikasi yang kedua
2. Air Ingestion - Masuknya Udara Luar ke Dalam System
Pompa
sentrifugal hanya mampu meng'handle' 0.5% udara dari total volume.
Lebih dari 6% udara, akibatnya bisa sangat berbahaya, dapat merusak
komponen pompa.
Udara dapat masuk ke dalam system melalui beberapa sebab, antara lain :
- Dari packing stuffing box (Bagian A - Lihat Gambar). Ini terjadi, jika pompa dari kondensor, evaporator atau peralatan lainnya bekerja pada kondisi vakum.
- Letak valve di atas garis permukaan air (water line).
- Flens (sambungan pipa) yang bocor.
- Tarikan udara melalui pusaran cairan (vortexing fluid).
- Jika 'bypass line' letaknya terlalu dekat dengan sisi isap, hal ini akan menambah suhu udara pada sisi isap.
- Berkurangnya fluida pada sisi isap, hal ini dapat terjadi jika level cairan terlalu rendah.
Vortexing Fluida
Keduanya,
baik penguapan maupun masuknya udara ke dalam system berpengaruh besar
terhadap kinerja pompa yaitu pada saat gelembung-gelembung udara itu
pecah ketika melewati 'eye impeller'(Bagian G - Lihat Gambar)
sampai pada sisi keluar (Sisi dengan tekanan yang lebih tinggi).
Terkadang, dalam beberapa kasus dapat merusak impeller atau casing.
Pengaruh terbesar dari adanya jebakan udara ini adalah berkurangnya
kapasitas pompa.
3. Internal Recirculation - Sirkulasi Balik di dalam System
Kondisi
ini dapat terlihat pada sudut terluar (leading edge) impeller, dekat
dengan diameter luar, berputar balik ke bagian tengah kipas. Ia dapat
juga terjadi pada sisi awal isap pompa.
Efek
putaran balik ini dapat menambah kecepatannya sampai ia menguap dan
kemudian 'pecah' ketika melalui tempat yang tekanannya lebih tinggi.
Ini selalu terjadi pada pompa dengan NPSHA yang rendah. Untuk mengatasi
hal tersebut, kita harus tahu nilai Suction Spesific Speed ,
yang dapat digunakan untuk mengontrol pompa saat beroperasi, berapa
nilai terdekat yang teraman terhadap nilai BEP(Best Efficiency Point)
pompa yang harus diambil untuk mencegah terjadinya masalah.
Nilai Suction Spesific Speed yang diijinkan adalah antara 3.000 sampai 20.000. Rumus yang dipakai adalah :
Dimana :
rpm = Kecepatan Pompa
Capacity = Gallons per menit, atau liters per detik dari impeller terbesar pada nilai BEP(Best Efficiency Point) -nya.
Head = Net Positive Suction Head is Required (feet atau meter)pada nilai rpm-nya.
Catatan penting :
- Untuk pompa double suction, kapasitas dibagi 2 karena ada 2 impeller eyes.
- Ideal untuk 'membeli' pompa dengan nilai Suction Spesific Speed kurang dari 8500(5200 metrik) kecuali untuk kondisi yang ekstrim.
- Mixed Hydrocarbon dan air panas idealnya pada 9000 ÷ 12000 (5500÷7300 metric) atau lebih tinggi, lebih bagus.
- Nilai Suction Spesific Speed yang tinggi menandakan impeller eye-nya lebih besar dari biasanya dan biasanya nilai efisiensinya disesuaikan dengan nilai NPSHR yang rendah.
- Lebih tinggi nilai Suction Spesific Speed memerlukan desain khusus, operasinya memungkinkan adanya kavitasi.
- Biasanya, pompa yang beroperasi dibawah 50% dari nilai BEP-nya tidak reliable.
Jika kita memakai open impeller, kita dapat mengoreksi internal recirculation dengan mengatur suaian(clearance) impeller sesuai dengan spesifikasi pabrik pembuatnya.

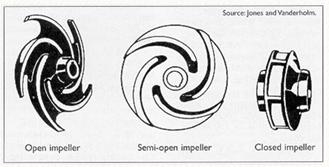

Jenis impeller
Untuk jenis Closed Impeller lebih
banyak masalahnya dan kebanyakan pada prakteknya dikembalikan ke pabrik
pembuatnya untuk di evaluasi atau mungkin didesain ulang pada
impellernya atau perubahan ukuran suaian(clearance) pada wearing ring.
